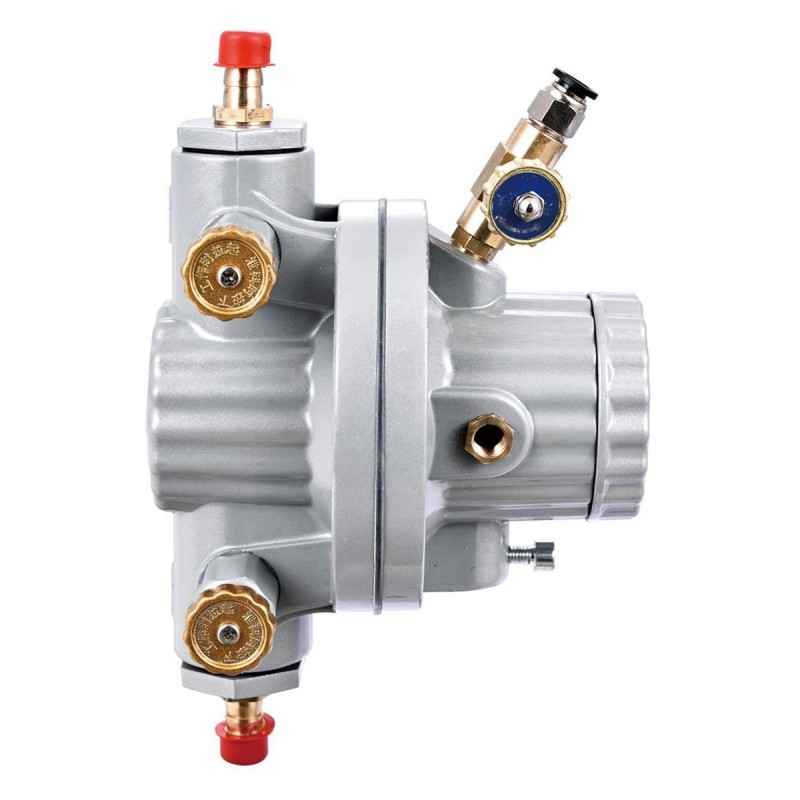

단일 다이어프램 펌프

압축공기로 구동되는 펌프장치로서 크기가 작고, 무게가 가벼우며, 설치가 용이하고, 자흡 성능이 좋으며, 유량이 넓습니다. BML-5 단일 다이어프램 펌프는 진동 없이 원활하게 작동하며 복잡한 작동이 필요하지 않으며 사용하기 쉬운 액체 공급량의 무단 조정을 실현할 수 있습니다. 다양한 잉크액의 순환 전달에 적합합니다.

문의 보내기

제품 설명

펌프 본체는 알루미늄 합금으로 제작되어 가볍고 부식에 강합니다. BML-5 단일 다이어프램 펌프에는 강산, 강알칼리, 유기용제 등 부식성 매체의 침식에 저항할 수 있는 테프론(부식 방지 다이어프램)이 장착되어 있으며 다이어프램 펌프의 압출을 통해 액체 흡입 및 토출이 이루어집니다. 단일 다이어프램은 압축 공기에 의해 구동되므로 장비 자체가 방폭 특성을 가지며 가연성 및 폭발성 환경에서 사용하기에 적합합니다.

애플리케이션

제품 모델: BML-5
최대 유량: 10L/min 0.6m³/h
흡입거리 : 2m 헤드 : 4m
최대 토출 압력 : 0.5Mpa
고체 입자 한계: 2mm
사용 공기 압력 범위: 0.2-0.5Mpa
쉘 재질: 알루미늄 합금
다이어프램 재질: 니트릴 고무 테플론
스레드: 영국 BSPT
유체 입구 및 출구: 3/8" 공기 인터페이스: 1/4"
순중량: 1.8kg 총중량: 3kg
포장 크기: 6pcs 650*300*450mm
8개 545*320*370mm

제품 응용

BML-5 단일 다이어프램 펌프는 주로 그라비아 인쇄기, 플렉소그래픽 인쇄기 및 기타 장비의 잉크 리프팅 순환 시스템에 사용되어 잉크가 파이프라인 및 잉크 공급 시스템에서 흐르는 상태를 유지하여 강수 및 막힘을 방지합니다.

제품 구조

드라이브 유닛
단일 다이어프램 펌프의 구동 장치는 압축 공기 또는 기계적 힘을 사용하여 다이어프램을 앞뒤로 밀어냅니다. 작동 중에 전원이 필요하지 않으며 방폭 및 가연성 환경에 적합합니다.
압축공기 챔버
전원을 공급합니다. 압축 공기가 이 챔버로 들어가 다이어프램을 밀어 움직여 액체를 흡입하고 배출합니다.
횡격막
테프론 소재로 제작된 다이어프램은 염산, 황산, 질산과 같은 강산에 의한 장기간 부식에 대한 신뢰성이 높습니다. 수산화나트륨, 수산화칼륨 등의 강염기; 에탄올, 아세톤, 톨루엔 등 일반적인 유기용매 등이 있습니다. 이는 다이어프램의 균열, 부풀음, 부식으로 인한 노후화를 방지하여 장비의 수명을 크게 연장시킵니다.
보조 구조
여기에는 펌프의 견고성을 보장하고 누출을 방지하기 위한 씰, 밸브 및 기타 보조 구조가 포함됩니다.
